Micrómetro

Configuración de micrómetro digital Mitutoyo

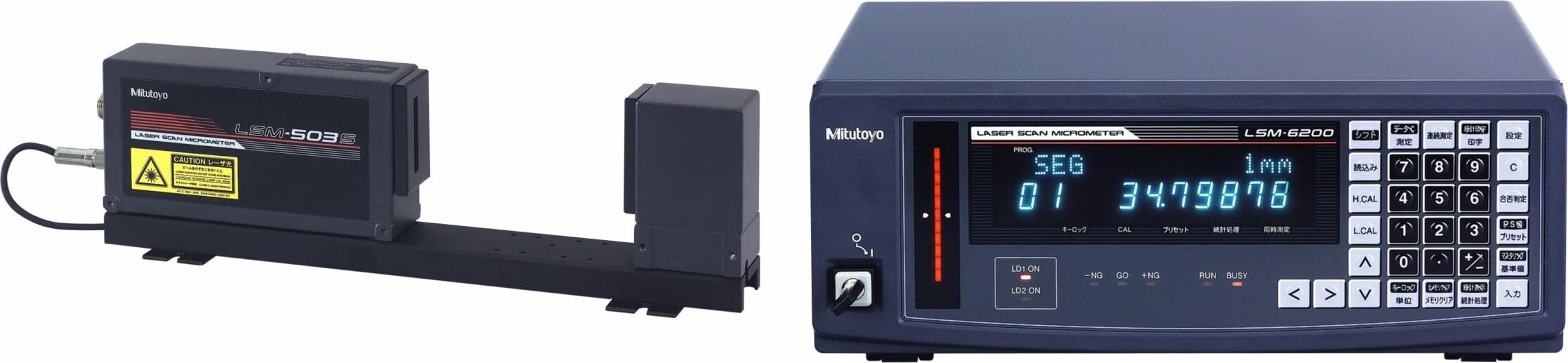

El micrómetro digital consta de dos módulos: LSM-6200 -unidad de despliegue- y LSM-503S -unidad de detección laser-. En el siguiente documento se indicará el proceso de configuración y calibración usado para medir en el sistema de efecto Joule que usa la interface en LabVIEW 2013 cRio.

apaala

Salida de voltaje analógica

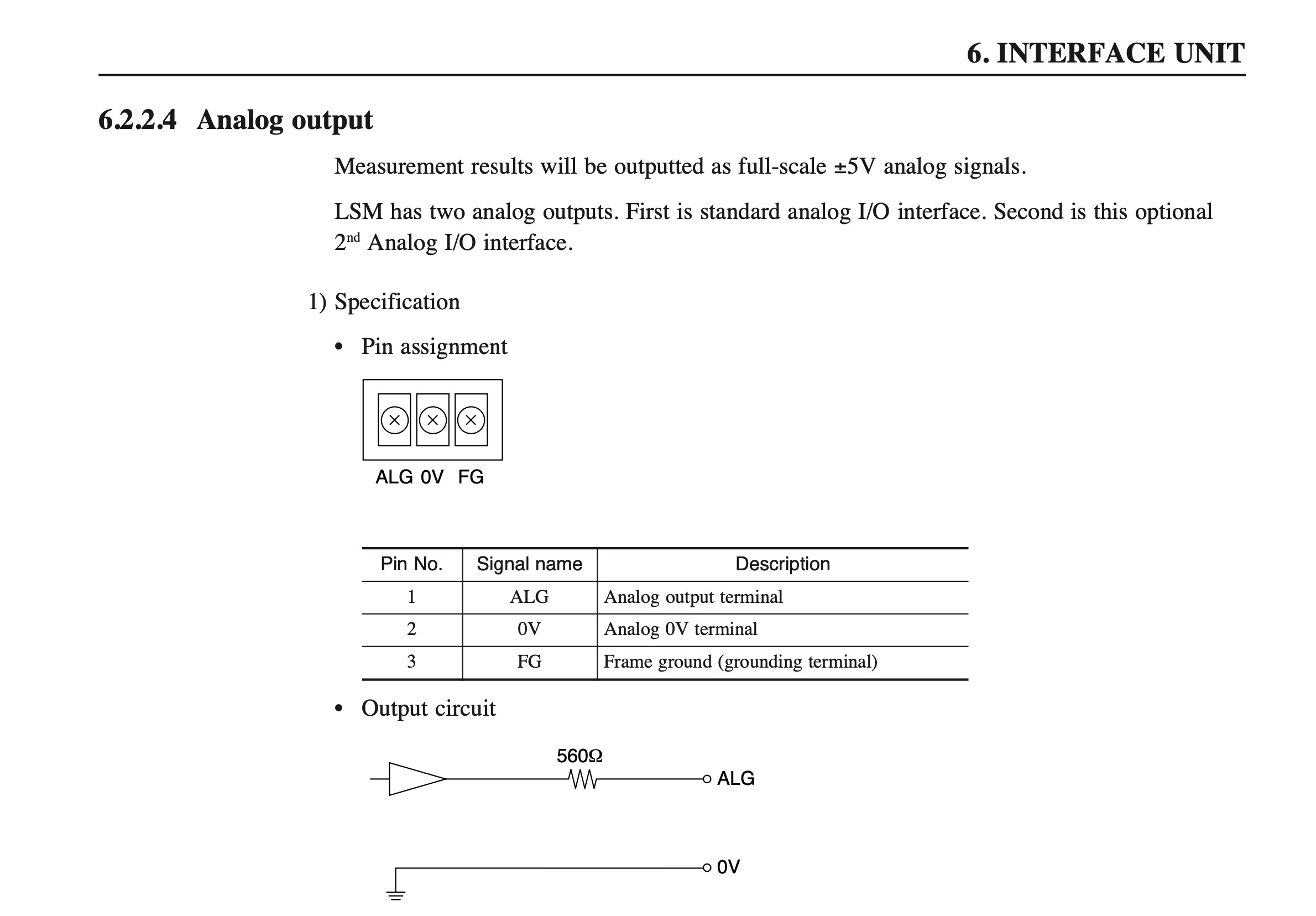

El módulo LSM-6200 cuenta con diferentes formas de salidas para los datos, en este caso se utiliza un panel trasero, en donde se pueden extraer señales análogas entre las terminales ALG -valor analógico de salida- y 0V -GND del sistema-.

Como lo indica el manual en la imagen previa, el voltaje de salida es de escala completa en un rango de \pm5V, además la exactitud de la salida es de 0.2% de su escala completa y se recomienda que la salida analógica sea conectada a un dispositivo de alta impedancia de entrada; 1M\Omega o más.

Como usar la salida analógica

La salida analógica del LSM-6200 genera un voltaje proporcional de -5V a +5V considerando la siguiente ecuación:

V_{ALG} = \text{Measured data} -\text{Reference value}\times \text{Gain}

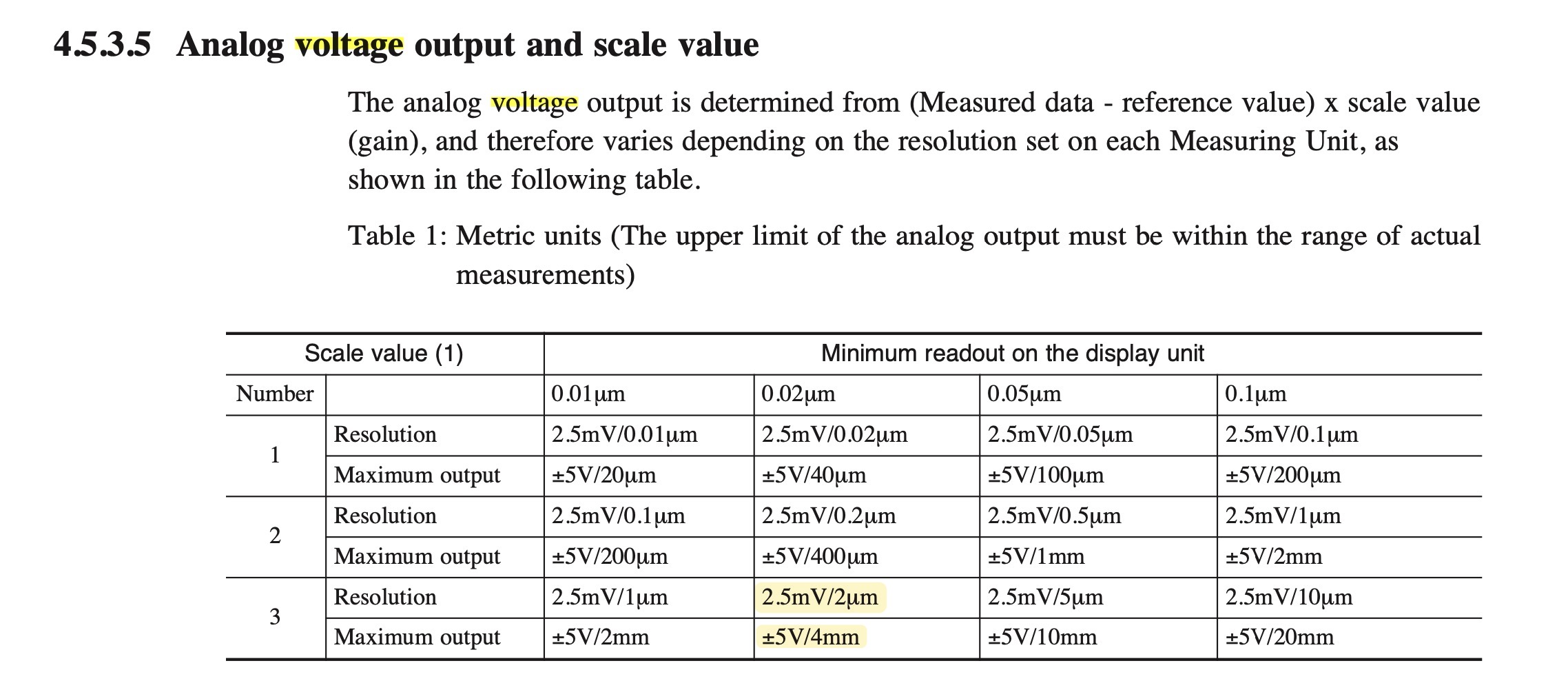

No obstante, el sistema permite tener diferentes tipos de resoluciones que están en función de la resolución y ganancia definida de acuerdo a la siguiente tabla. Para definir la resolución y ganancia se requiere realizar la configuración B0 Mode y Basic Setup.

Chassis cRio-9076 configuration

In Slot 1(Mod1) (NI9269, voltage output -/+10V):

AO0 Current Power Supply Stand-By control (0V) AO1 Curretn Power Supply Mode Control, Current Mode (10V) AO2 Current's Output Power Supply Control 0/10V A03 Water's Pump controll On/Off:0/5V In Slot 2 (Mod2-NI9263):

AO1 Voltage output 0/10V (Water's Pump velocity controll 0/10V - 0/600 RPMs) In Slot 3 (NI 9219):

CH0 Thermocouple Type=K Degree Celsius CH1 Voltage +/-1 V (Sample's voltage) CH2 Current +/-25mA (Sample's Current sensor) CH3 Current +/-25mA (IR-Temperature Sensor)
